吊带防水板又称吊挂式防水板、无钉隧道防水板，属于地下隧洞专用高分子防渗材料，基材主流为EVA、HDPE、ECB，工厂一体化热熔复合高强度塑料吊带，专门用于隧道、地铁、管廊初支与二衬之间做柔性隔水层，核心实现无穿孔挂设，不破坏防水板本体，杜绝固定点位渗漏隐患。

行业划分：厚度≥0.8mm 称为防水板，0.8mm 以下为土工膜，吊带防水板最低规格 1.0mm 起步。

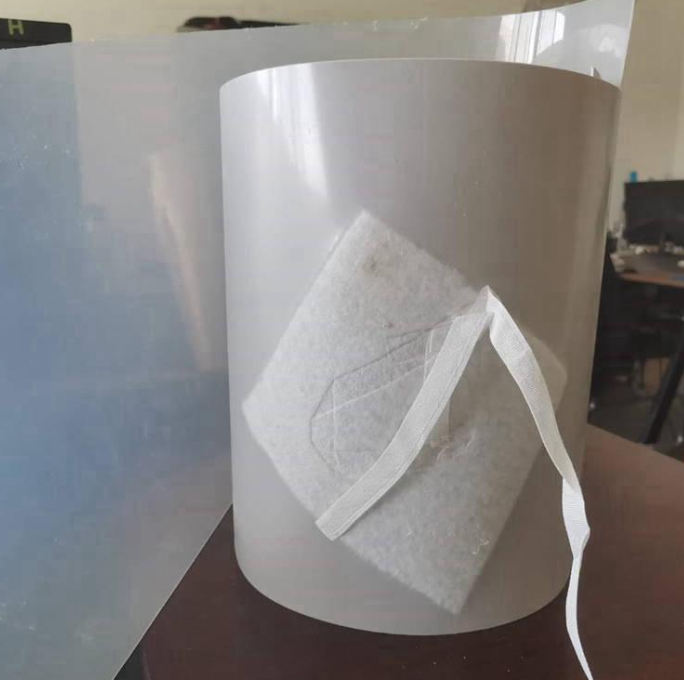

二、产品结构组成

• 防水板主体（防渗核心）

• EVA/HDPE 高分子片材，致密不透水，高延伸、耐水压、可热熔双缝焊接；白色款隧道内采光好，施工辨识度高。

• 预埋一体式吊带（固定结构）

• HDPE 高强度吊带，与板体高温热熔融为一体，无脱落分层；常规纵向间距 50cm/80cm/100cm，可按图纸定制排布。

• 配套土工布（复合款）

• 分均质吊带防水板（单膜带吊带）、复合吊带防水板（防水板 + 土工布一体）；土工布起缓冲、防穿刺、排水反滤作用。

三、主流规格参数

1. 厚度（工程常规）

1.0mm、1.2mm、1.5mm、2.0mm；富水高压隧道选用 1.5mm 及以上

2. 尺寸

幅宽 2m、3m、4m；卷材长度 20～50m，可裁切定制

3. 吊带标准

吊带宽度≥4cm，抗拉强度≥120N，热熔剥离不开裂；常规间距 80cm 一道

4. 核心物理性能（国标 GB/T 17643）

• 断裂伸长率≥600%，适应围岩沉降变形，不易撕裂

• 渗透系数≤1×10⁻¹³ cm/s，完全阻隔地下水

• 低温弯折 - 35℃无裂纹，山区、寒区隧道适用

• 耐酸碱、地下腐蚀水质，长期地下服役不降解

四、核心产品优势（对比普通无吊带防水板）

• 无钉固定，防水层完整不漏

• 传统防水板用射钉直接刺穿板材固定，钉孔永久渗漏；吊带仅焊接吊带端头垫片，防水板面全程无孔洞，从根源消除渗漏点。

• 挂设效率高，施工简单

• 提前预制吊带，现场仅需热熔垫圈焊接吊带，省去现场粘贴、打孔工序，大幅缩短隧道防水工期。

• 整体性强，不易鼓包、脱落

• 均匀分布吊带多点悬吊，板材贴合初支岩壁，浇筑混凝土不会位移、悬空鼓包。

• 双重防护（复合款）

• 土工布隔离喷锚混凝土尖锐骨料，防止防水板穿刺破损，同时疏导围岩渗水，减小防水板水压。

• 焊接性能稳定

• 板材材质均匀，双焊缝热熔焊接牢固，焊缝可充气检漏，验收可控。

五、适用场景（专用地下隧洞防水）

• 公路、铁路隧道（高速、高铁隧道标配）

• 地铁车站、盾构区间、地下人行通道

• 城市地下综合管廊、电力 / 水利隧洞

• 水电站引水洞、矿山井下巷道

• 大型地下车库、人防地下室顶板侧墙防水

六、标准施工工艺流程

• 基面处理

• 清理初支表面锚杆头、尖锐凸起，凹凸处砂浆找平；铺设土工布缓冲层。

• 试铺定位

• 卷材沿隧道环向展开，预留 2% 松弛量，适应围岩变形，避免紧绷拉裂。

• 吊带热熔固定（核心工序）

• 初支预埋热熔塑料垫圈，热风焊机将吊带根部与垫圈熔接，仅固定吊带，不伤及防水板。

• 板材搭接焊接

• 相邻防水板搭接宽度≥10cm，自动双缝焊机焊接，焊缝中间留空腔，充气打压检测不漏气。

• 阴阳角、变形缝补强

• 拱顶、边墙、施工缝增设加宽防水板附加层，双层焊接密封。

• 成品保护

• 避免钢筋、振捣器划伤板面，及时浇筑二衬混凝土覆盖防水层。

七、产品短板与使用注意

• 露天长期暴晒会加速老化，进场后尽快铺设，未施工卷材遮盖篷布；

• 严禁重型钢筋、尖锐骨料直接拖拽摩擦板面；

• 仅适用于地下隐蔽衬砌防水，不适合露天鱼塘、垃圾填埋场等高腐蚀外露工况；

• 低温环境选用 EVA 材质，柔韧性优于 HDPE，不易脆裂。

八、材质选型区分

• EVA 吊带防水板：低温韧性好、易焊接，北方隧道、寒区工程首选；

• HDPE 吊带防水板：强度高、耐水压、抗老化，富水深埋隧道、高压隧洞；

• ECB 吊带防水板：耐油、耐化学腐蚀，化工、矿山地下巷道专用。
